Visual CoT: Advancing Multi-Modal Language Models with a Comprehensive Dataset and Benchmark for Chain-of-Thought Reasoning

Abstract

• MLLM의 발전 - 여러 VQA tasks
• 하지만 interpretability가 약하고, 답에 관한 정보가 있는 지역의 크기가 작은 복잡한 visual 입력을 어려워함
• 이 문제를 해결하기 위해서, 본 연구는 **대규모의 visual CoT 데이터셋을 수집하고 제시함**
  • 438k의 question-answer pairs
  • 질문에 답을 하기 위해 필수적인 핵심 지역을 _bounding box_로 표시함
  • 이 중 98k의 데이터셋은 _상세한 추론 단계_와 함께 annotation됨
• 또한, multi-turn 프로세싱 파이프라인을 제시함
  • 다이나믹하게 visual 입력에 초점을 맞추고 해석가능한 생각을 제공함
• 관련된 벤치마크도 제시함 - 특정한 지역 파악에 대한 task
• 광범위한 실험을 통해 효과성 입증, better 추론에 대한 가능성 제시

Introduction

• MLLM의 등장과 발전
  • LLaVA, SPHINX, Qwen-VL
  • 입력 이미지를 시각적 토큰으로 변환해서 llm과 결합하는 방식
  • 여러 task에서 그 성능을 입증함
• 기존 모델의 한계점
  • 블랙박스 구조 & 환각 현상
    • interpretability가 부족하고 hallucination 생김
    • llm에서 효과를 입증한 chain of thought 기법이 mllm에서는 제대로 탐구되지 않음
  • 비효율적인 이미지 처리
    • 인간은 복잡한 시각 정보를 처리할때 전체를 훑고 그다음에 중요한 영역에 집중하는 방식을 사용함
    • 하지만 기존 모델들은 고정된 해상도로 전체 이미지를 한번에 처리하려 하기 때문에, 세밀한 정보 파악이 어렵고 인간처럼 효율적인 추론을 못함
    • 인간처럼 추론하려면, 모델은 핵심적인 정보를 담고 있는 지역을 찾아서, 관련된 문맥을 포착하기 위해 그 지역을 확대해야 함
• 이를 해결하기 위해서, multi-turn 대화와 dynamic한 시각적 집중이 가능한 새로운 방법론이 필요함

  • 💡 중간의 visual CoT supervision이 있는 데이터셋이 없음

    → Visual CoT 데이터셋 구축

      - 질문에 답하기 위해서 봐야할 핵심 영역을 바운딩 박스로 표시한 438k의 데이터셋 구축
      - 이 중 98k는 상세한 단계별 추론 과정이 포함됨


  • 💡 유명한 mllm 파이프라인이 정적인 이미지 입력에 의존

    → 인간의 인지 과정을 모방한 새로운 모델 파이프라인

      - 이미지에서 관련된 핵심 영역을 찾고, 확대해서 세부 정보를 파악한 뒤, 전체 이미지 정보와 통합해서 답변을 생성하는 파이프라인   - 관련된 visual CoT 벤치마크, 사전학습 모델 제시함


• 기여점
  1. visual cot 데이터셋 제시
  2. mllm의 새로운 multi-turn 프로세싱 파이프라인 제시함
  3. 새로운 visual cot 벤치마크 제시함 - 특정한 지역 또는 객체를 찾아서 답변해야하는 task

💡 기존 모델들은 이미지를 통째로만 보려고 해서 디테일을 놓치거나 엉뚱한 답을 하는데, 인간처럼 중요한 부분을 자세히 들여다보는 능력을 가르치기 위한 새로운 데이터와 방법을 제시함~

Related Work

• Multi-modal LLMs
  • mllm 초기에는 llm을 일종의 scheduler로 사용해서 시각적 작업을 수행하는 전문가 모델들을 연결하는 방식
  • 최근에는 visual과 language라는 두가지 모달리티를 직접 “정렬”하는 데 focus함
    • LLaVA : 이미지 토큰을 llm에 맞게 변환하는 projecter를 학습함
    • BLIP-2: Q-Former라는 구조를 사용해서 이미지 특징을 학습
  • 최근에는 2-stage로 학습함
    1. 이미지-캡션 쌍으로 pretraining
    2. question-answer 쌍으로 alignment를 수행
  • 여러 분야로 확장
• Reasoning Capabilities of LLMs and MLLMs
  • llm은 in-context learning, cot 프롬프팅을 통해 놀라운 추론 능력을 보여줌
  • 하지만 visual과 language의 domain gap으로 인해 mllm이 이러한 추론 능력을 물려받지는 못함
  • 관련 연구들
    • 데이터 통합: flamingo
    • 시각적 grounding 활용: Shikra, KOSMOS-2
    • 추론 단계 학습: V*, CogCoM
  • 위치 정보를 활용한 선행 연구와 다르게, 본 연구는 단순히 위치를 찾는걸 넘어 중간 단계의 시각적 사고 과정을 명시적으로 데이터셋으로 만들고 파이프라인에 적용했다는 점에서 차별점이 있음

Visual CoT dataset

• 데이터셋 구축 배경: 기존에는 MLLM이 답변을 생성할 때 **이미지 내의 특정 영역에 집중하도록 훈련할 수 있는 데이터셋이 부족**했음
  • 이 공백을 메우고 모델이 해석 가능한 중간 단계의 시각적 주의 영역을 출력할 수 있도록 돕기 위해 데이터셋 구축함
• 구성: 438K개의 데이터셋
  • Question-answer
  • Visual cot bounding box

  • 상세 추론 단계: 전체 데이터 중 98k의 쌍에는 단계별 논리적 사고 과정이 추가로 주석처리 되어 있음



• 5가지 핵심 도메인
  • 텍스트/문서 - ocr / 문맥 이해 능력을 향상 시킴
  • fine-grained understanding: 시각적 외형과 패턴의 미세한 차이를 식별하는 능력
  • 차트: 비즈니스/과학 분야에 필수적인 그래픽 데이터 해석 능력
  • general vqa: 일반적인 시각 qa
  • relation reasoning: 관계 추론, 공간적/맥락적 인식을 발달시킴



• 모델이 단순히 이미지-텍스트 pair를 넘어서 “어디를 봐야하는지”, “어떻게 생각해야 하는지”를 훈련할 수 있도록 설계된 포괄적인 데이터셋임

3.1 Data Generation

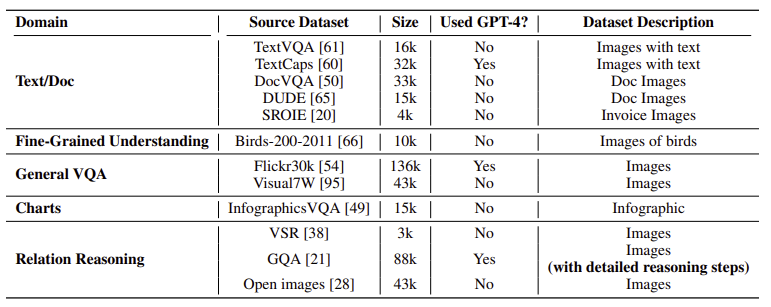

• 어떻게 원본 12개의 데이터셋을 활용해서 visual cot 데이터셋을 구축했는가
  • 기존의 이미지, 주석을 사용하되, gpt-4와 paddleOCR 같은 도구를 활용하여 부족한 질문-답변 쌍을 생성하거나 시각적 근거 (Bounding box)를 자동으로 추출함
    1. Text/Doc
  • 데이터셋: TextVQA, DocVQA, DUDE, SROIE, TextCaps
  • 이미 질문과 정답이 있는 데이터셋은 그대로 사용
  • 캡션만 있는 textcaps의 경우, gpt-4가 캡션을 기반으로 질문-정답을 생성함
  • paddleOCR를 사용해서 이미지 내의 텍스를 감지하고, 정답과 일치하는 단어나 문장이 포함된 영역을 visual CoT 바운딩 박스로 지정함
  • 필터링 파이프라인을 통해 지정된 bbox가 직접 질문과 관련있는지를 보장함
    1. Fine-grained understanding
  • 데이터셋: birds-200-2011 (새의 종류와 속성, 부위별 위치 정보가 포함)
  • 모델이 이미지 내의 미세한 디테일을 식별하는 능력을 테스트하기 위해서 특정 새의 특징을 묻는 질문을 구성함
    1. General VQA
  • 데이터셋: Flickr30k, Visual7W
  • Flickr30k - 이미지 캡션과 객체 위치 정보가 있음
    • 이 객체에 대한 질문을 gpt-4를 통해 만들어냄
    • 이 객체 위치가 bbox가 됨
  • Visual7w - 객체 수준의 위치 정보가 있는 question-answer pair가 있어서 바로 활용
    1. Charts
  • InfographicsVQA
  • ocr 기술을 활용해서 정답이 위치한 영역을 식별하고 bbox로 활용함
    1. Relation reasoning
  • Visual Spatial Reasoning (VSR), GQA, Open Images
  • 위 데이터셋들은 객체 간의 공간적 관계 정보가 풍부한 데이터셋들임
  • 질문과 관련된 객체의 bbox를 cot bbox로 지정함

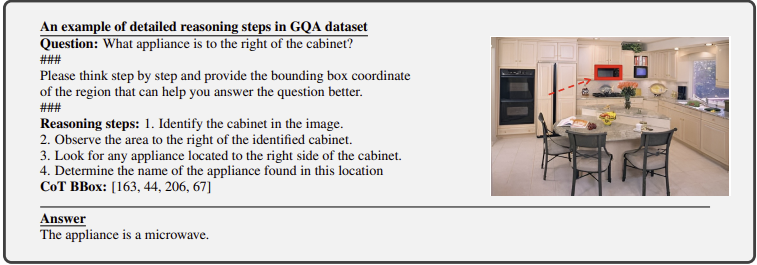

  • detailed reasoning steps
    • gqa 데이터셋 - 객체와 관계에 대한 **scene graph를 기반으로 gpt-4**를 이용해 단계별 추론 과정을 함

3.2 Dataset Analysis

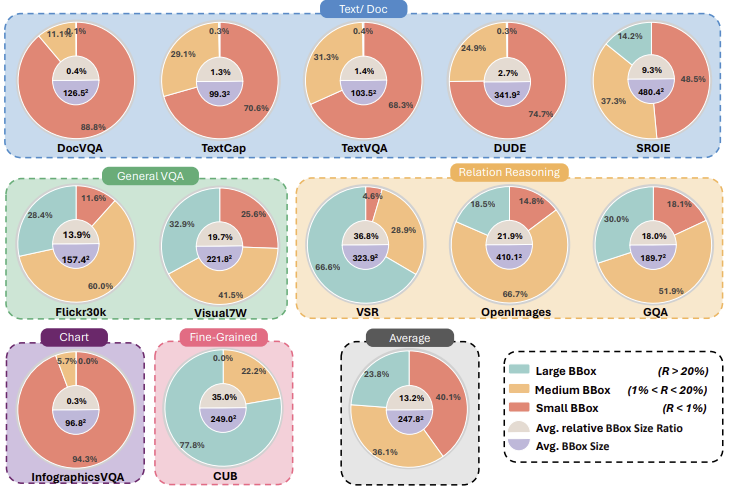

• bounding box 크기 분석
  • 전체 이미지에서 bbox가 차지하는 비율을 기준으로
  • 소형 (1% 미만), 중형 (1~20%), 대형 (20% 초과)
  • text/doc 데이터셋에서 대부분 small/medium임
• 평균 영역 비율: 전체 이미지 면적의 13.2%
  • 나머지 86%는 질문 해결에 불필요한 정보일 가능성이 높음
• 평균 픽셀 크기: cot bbox의 평균 픽셀 크기는 247.82 픽셀임
  • 일반적인 비전 인코더의 입력 해상도가 보통 224~336 → 핵심 영역만 잘라내면 화질 저하 없이 딱 입력 가능함
  • 입력 이미지는 매우 큰데 비전 인코더의 입력 크기는 작아서, 보통 down sampling해서 이미지를 넣음 → 핵심 영역의 정보가 손실됨
  • visual cot의 필요성: **모델이 핵심 영역을 먼저 찾고, 그 부분만 확대해서 보는 능력이 필수적임**

Enhancing MLLMs with Chain-of-Thought Capabilities

• visual cot 데이터셋을 활용해서 멀티모달 성능을 높이기 위해 제안된 VisCoT 프레임워크와 파이프라인

• 특별히 복잡한 구조 x, visual encoder로 clip, llm으로 vicuna를 사용함

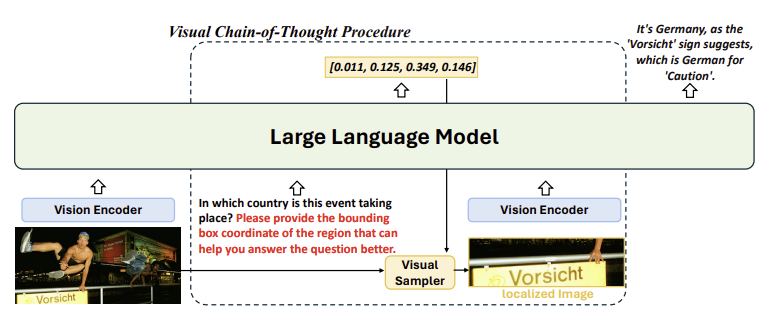

• multi-turn 처리 방식
  1. CoT 프롬프트 입력
     1. “Please provide the bounding box coordinate of the region that can help you answer the question better.”
     2. 위 프롬프트를 질문 뒤에 추가해서 입력함
  2. 핵심 영역 식별
     1. 모델은 전체 이미지를 보고 질문과 관련된 가장 중요한 영역을 bbox 형태로 예측해서 출력함
     2. 훈련 시에는 정답 bbox, 추론 시에는 모델이 예측한 bbox
  3. 이미지 크롭: 예측된 bbox 부분을 잘라내서 local 이미지 x1을 만듦
  4. feature 통합 및 답변 생성
     1. 전체 이미지의 특징 + 로컬 이미지의 특징
     2. 통합된 특징을 모델에 넣고 최종 답변을 생성함
• visual sampler
  • 단순히 bbox대로 자르는 것이 아니라, 비전 인코더의 특성에 맞춰 이미지를 처리하는 중요한 모듈
  • 정사각형 유지: clip 모델은 정사각형 입력을 선호

    • bbox의 가로/세로 중 긴 쪽이나 인코더의 입력 크기 절반 중 가장 큰 값을 기준으로 샘플링 크기를 정함



  • 문맥 보존: 너무 타이트하게 자르지 않고 주변 문맥을 포함하도록 영역을 설정함
  • 경계 보정: 잘라낼 영역이 이미지 바깥으로 나간다면, 중심점을 이미지 안쪽으로 이동시켜서 검은 여백 없이 유효한 이미지 정보만 담기도록 조정함
    • 가장 바깥 부분에 해당하는 영역인데, bbox가 크기보다 작아서 크기대로 자르려면 이미지 바깥으로 나가야하는 경
• 추론 시 2가지 모드로 작동함
  • with visual cot: cot 프롬프트를 추가하는 경우
  • without visual cot: 일반적인 mllm처럼 이미지와 질문만 입력해서 빠르게 답변 가능
• 학습
  • 1-stage: llava1.5처럼 visual encoder랑 llm은 freeze하고, image-text 캡션 데이터를 사용해서 projector만 학습
  • 2-stage: 모든 weight는 trainable / visual cot 데이터 사용함

Experiments

• Visual CoT benchmark
  • 이미지 내의 특정 영역에 집중해야만 답을 할 수 있는 시나리오를 평가하기 위해서 어떻게 벤치마크를 구성했는가?
  • 데이터 구성
    • visual cot에서 사용한 5개 도메인의 12개 원본 데이터셋을 활용함
    • 이미 공식적인 train/val 분할이 있으면 그걸 사용함
    • 없으면 random하게 나눠서 벤치마크를 구성함
  • zero-shot 평가 설정
    • 모델의 범용적인 능력을 테스트하기 위함
    • SROIE, DUDE, Visual7w의 test split을 사용해서 zero shot 성능을 측정함
  • 평가 방법
    • chat gpt를 평가자로 사용
    • 모델의 답변과 정답을 주고, 의미가 얼마나 일치하는지를 판단해서 0부터 1까지의 점수를 매기도록 함

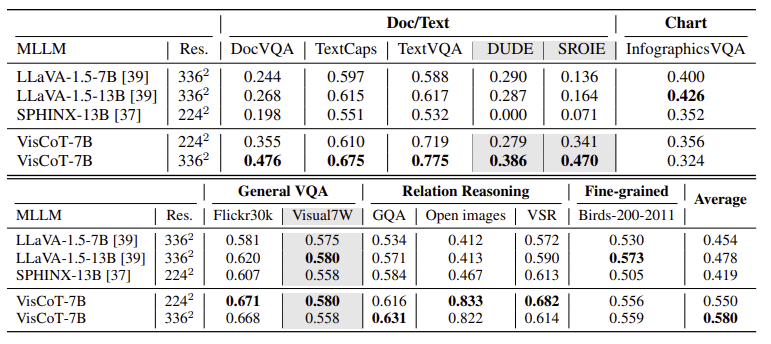

• 성능 평가

  • VisCoT 모델, LLaVA-1.5, SPHINX



  • text/문서 관련 task, 고해상도 이미지 처리가 필요한 영역에서 큰 차이를 보임
  • 영수증에서 정보를 추출하는 sroie 데이터셋의 경우 cot 과정을 거치지 않은 일반 파이프라인 대비 약 8배나 높은 성능을 보임
• ablation study

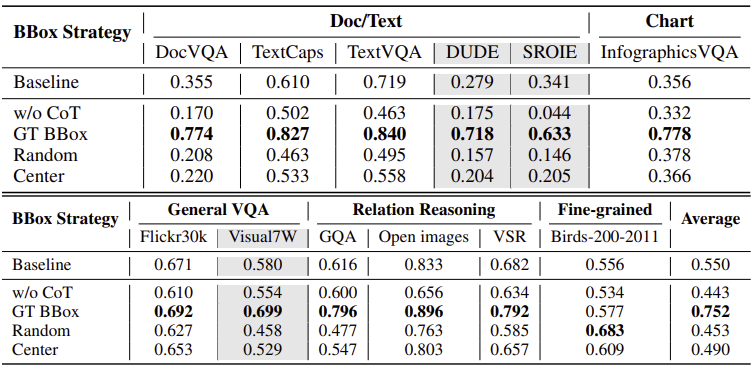

  • bbox 선택 방법



    • gt bbox / random / 중앙 박스
    • gt bbox를 강제로 주입했을 때 성능이 가장 좋았음
    • → 모델이 어디를 봐야할지 알면 정답을 훨씬 잘 맞춤

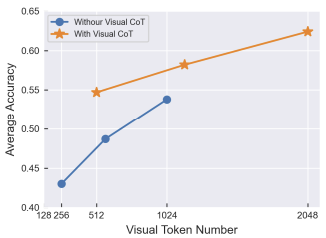

  • token efficiency



    • 224 해상도의 visual cot가 448 해상도의 일반 모델보다 더 높은 정확도를 보이면서도 사용한 시각적 토큰의 양은 절반이었음

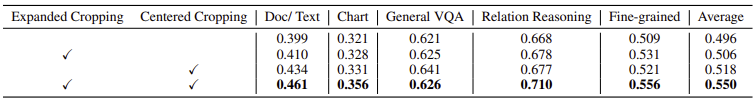

  • visual sampler 디자인



    • expanded cropping (주변 문맥 포함), centered cropping (중심 보정)을 적용했을 때 성능이 향상됨

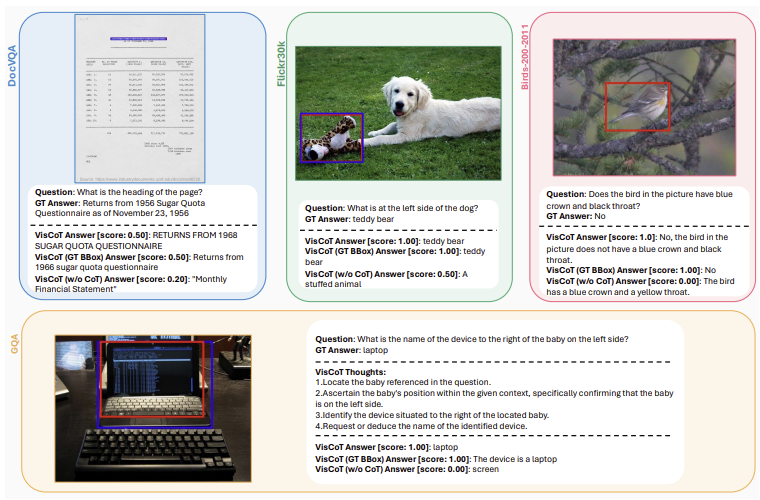

• visualization

Conclusion

• mllm에 visual chain-of-thought 추론 능력을 부여하는 선구적인 접근법 viscot를 소개함
• 이 연구는 기존 mllm이 가지고 있는 결정적인 문제들 - 해석 가능성이 부족하고, 고정된 해상도로 인해 dynamic한 시각 입력을 처리하지 못한다는 점 - 을 해결함
• 438k의 visual cot 데이터셋 제공
• 인간의 인지 과정을 모방한 multi-turn 파이프라인 구축
• 모델이 특정 이미지 부분에 얼마나 잘 집중할 수 있는지 평가할 수 있는 visual cot 벤치마크를 도입함
• 광범위한 실험을 통해 프레임워크의 유효성을 입증하였고, 향후 visual cot 분야의 탐구를 위한 유망한 출발점이 될 것이라고 강조
